NimbleTrack Sistema de Escaneo 3D Inalámbrico

El sistema de escaneo 3D inalámbrico NimbleTrack es altamente compacto y ágil, diseñado para redefinir las mediciones 3D precisas de piezas de tamaño pequeño a mediano. Gracias a potentes chips a bordo y suministro de energía de batería integrada, su escáner 3D y rastreador óptico son completamente inalámbricos, lo que permite una verdadera libertad.

Con la tecnología más avanzada, ofrece la experiencia de escaneo 3D definitiva para los usuarios. Tanto el escáner 3D como el rastreador pueden ser utilizados para aplicaciones extensas para ofrecer experiencias de medición eficientes y confiables.

NimbleTrack introduce la tercera generación de la tecnología de escaneo 3D de Scantech, caracterizada por un escaneo 3D inteligente e inalámbrico. Con su escaneo 3D inalámbrico, libre de objetivos, preciso y de alta portabilidad, NimbleTrack revoluciona el campo del escaneo 3D.

El escáner de objetos 3D KSCAN-Magic presenta velocidades de escaneo rápidas, alta precisión y la capacidad de capturar detalles finos en áreas grandes con un campo de visión profundo. Destaca en la medición de superficies oscuras y reflectantes, adecuado para piezas industriales como turbinas eólicas, carrocerías de automóviles y equipos hidroeléctricos.

Carácteristicas destacables

Medición Inalámbrica
Cámara Inteligente Personalizada
Computación Edge a bordo

Alta tasa de cuadros de 120 FPS
Escaneo 3D sin objetivos
Precisión de Grado Industrial
36 patentes

DESCARGAR BROCHURE

Descarge aquí nuestro brochure para que tenga acceso a todos nuestros productos

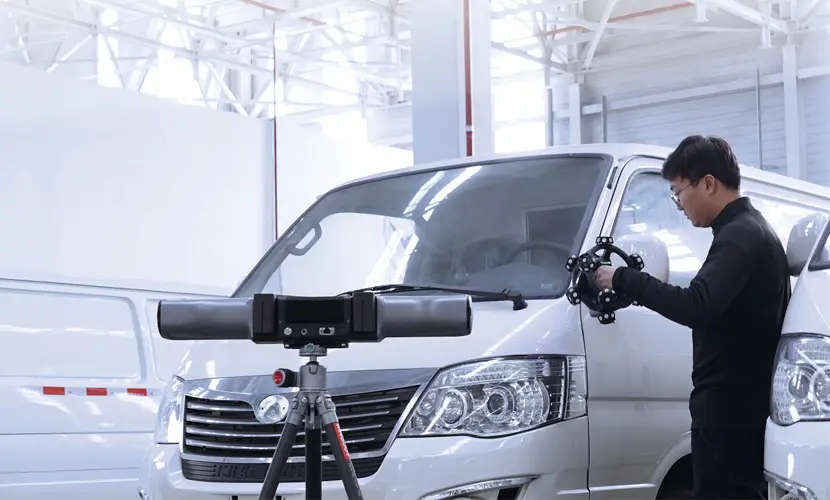

Libertad Inalámbrica

Este ágil sistema de escaneo 3D óptico establece un nuevo referente para el escaneo 3D inalámbrico y libre. Ha eliminado la necesidad de cables para alimentar el instrumento o transferir datos. La medición en el sitio no será un problema incluso cuando no haya disponible una fuente de alimentación.

El escáner 3D tiene una batería incorporada potente, y el rastreador viene con baterías estándar enchufables para proporcionar un ciclo de energía dual, asegurando operaciones continuas durante un largo tiempo. Todos estos avances te permiten disfrutar de experiencias de medición libres.

Computación Edge Doble y Rendimiento Robusto

Tanto el escáner 3D como el rastreador de NimbleTrack cuentan con módulos de computación edge potentes, que les permiten ofrecer experiencias de escaneo rápidas y suaves a una alta tasa de cuadros de 120 FPS.

Comparado con los escáneres 3D portátiles comunes, ahorra la necesidad de una fuente de alimentación y el engorro de pegar objetivos, lo que simplifica enormemente los procesos de medición. Aborda tareas complejas con facilidad proporcionando un escaneo 3D eficiente y sin objetivos.

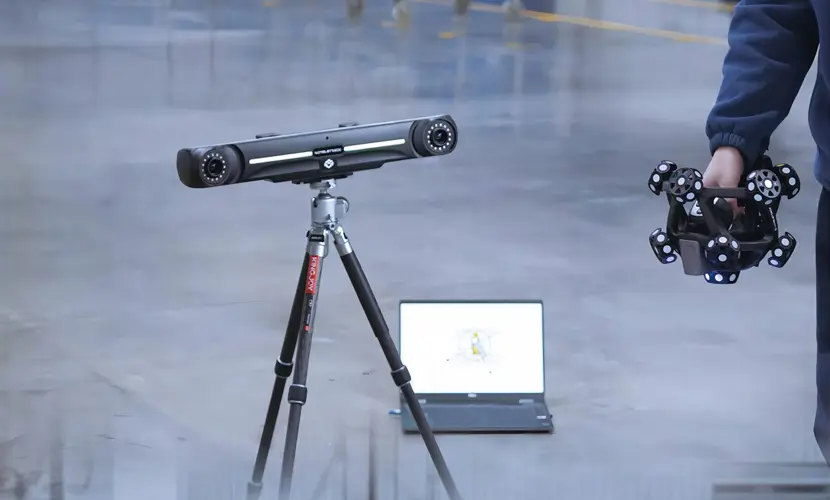

Increíblemente Compacto y Plug-and-Play

Ligero y compacto, NimbleTrack establece un nuevo estándar para el sistema de escaneo 3D óptico.

Su diseño ligero te permite medir partes donde lo necesites. Con una longitud de 57 cm y un peso total de 2.2 kg, i-Tracker se destaca por ofrecer facilidad de uso. Además, los ingenieros y profesionales pueden usar el escáner 3D, que solo pesa 1.3 kg, durante largos períodos sin sentir cansancio.

El sistema viene con una pequeña caja de protección estándar que puede acomodar todos sus instrumentos para proporcionar usos flexibles y convenientes.

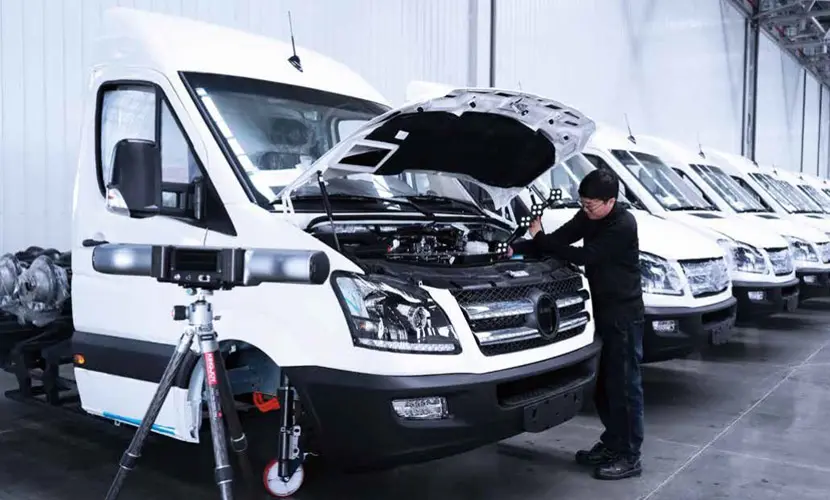

Estructura Estable con Tecnología CFFIM

El escáner 3D de NimbleTrack incorpora una tecnología innovadora de Moldeo Integrado de Marco de Fibra de Carbono (CFFIM) para asegurar un diseño ligero y alta resistencia, superando los límites impuestos por las estructuras ensambladas tradicionales. Es altamente estable ya que su estructura es firme y no se ve afectada por variaciones térmicas. Una sola calibración puede asegurar que funcione de manera estable por un largo período. Con esta tecnología de vanguardia, puedes disfrutar de un control total sobre cada escaneo.

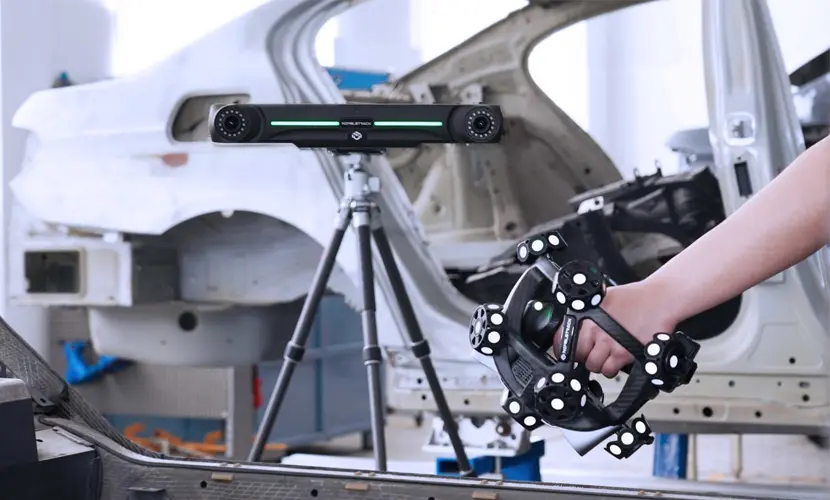

Desata la Precisión, Desata la Excelencia

Utilizando todo el potencial de los productos de metrología de Scantech y algoritmos avanzados, el sistema logra una precisión de hasta 0.025 mm y una precisión volumétrica máxima de 0.064 mm en todo el rango. NimbleTrack permite a los usuarios capturar datos 3D con detalles meticulosos y precisión de grado industrial.

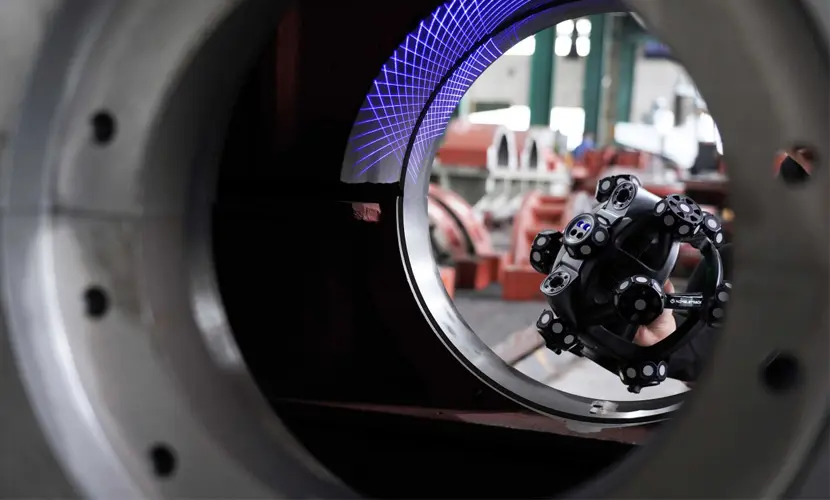

Escaneo 3D de Siguiente Nivel

NimbleTrack es más pequeño, más inteligente y más poderoso, permitiendo a los usuarios explorar nuevas aplicaciones para mediciones industriales. Cuando se trata de espacios estrechos o áreas difíciles de alcanzar, el escáner 3D puede operarse de manera inalámbrica e independiente, permitiendo el escaneo instantáneo y control con una sola mano. Esto permite escaneos de alta precisión de hasta 0.020 mm en cualquier momento y lugar. Al medir piezas de mayor tamaño, el rastreador óptico puede aumentar aún más la precisión utilizando su fotogrametría de gran área infrarroja incorporada para reducir los errores acumulados por la alineación de escaneos.

Saca el Máximo de tu NimbleTrack

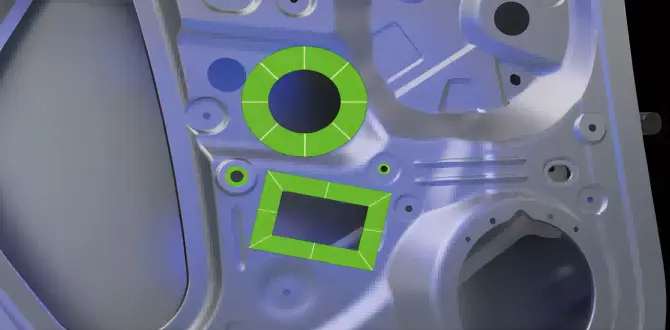

Detección de bordes inteligente

NimbleTrack presume de una función destacada de detección precisa de bordes, habilitada por la medición de valor gris. Los usuarios pueden inspeccionar características cerradas como agujeros, ranuras, bordes con precisión y obtener información como posiciones y diámetros.

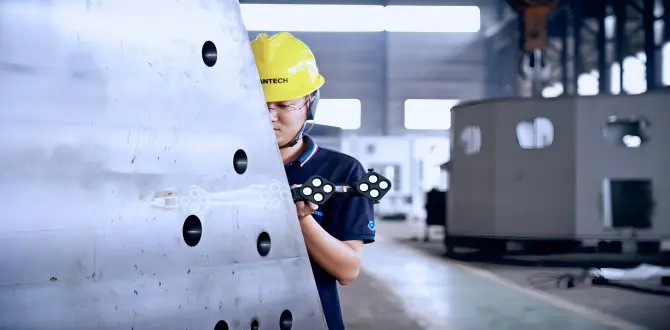

i-Probe500

Puede emparejarse con un i-Probe de seguimiento para sondear áreas inaccesibles como agujeros de referencia y puntos ocultos. Esta sonda de medición de contacto puede garantizar resultados precisos tanto con opciones con cables como inalámbricas.

Medición Multi-tracker

Su rango de medición puede extenderse dinámicamente agregando más i-Trackers, de modo que pueda medir objetos de gran escala sin comprometer la precisión.

Medición Automatizada

Basado en la nueva arquitectura del escáner 3D, hemos personalizado un método de sujeción para la medición automatizada, haciéndola más compatible con varios tipos de robots. Sus conjuntos de objetivos distribuidos uniformemente a 360 grados permiten un seguimiento preciso y completo, facilitando la formación de sistemas de medición automatizados eficientes.

Nimble & Sin Cables, Más Pequeño & Más Poderoso

Especificaciones técnicas

Tipo NimbleTrack-C
Modo de escaneo Escaneo ultrarrápido 17 cruces láser azules
Escaneo hiperfino 7 líneas láser paralelas azules
Escaneo de agujeros profundos 1 línea láser azul
Precisión del i-Scanner(1) Hasta 0.020 mm (0.0008 in)
Precisión del i-Tracker(1) Hasta 0.025 mm (0.0009 in)
Distancia de seguimiento por i-Tracker 3200 mm (126.0 in)
Precisión volumétrica(2)
(Distancia de seguimiento de 3.2 m)
0.064 mm (0.0025 in)
Precisión volumétrica (Con sistema de fotogrametría MSCAN) 0.044 mm + 0.012 mm/m (0.0017 in + 0.00014 in/ft)
Precisión de posición de agujeros 0.050 mm (0.0020 in)
Clase láser Clase II (seguro para los ojos)
Resolución hasta 0.020 mm (0.0008 in)
Distancia de separación 300 mm (11.8 in)
Profundidad de campo 400 mm (15.7 in)
Área de escaneo hasta 500 mm × 600 mm (19.7 in × 23.6 in)
Frecuencia de cuadros de escaneo 120 fps
Tasa de medición hasta 4,900,000 mediciones/s
Dimensiones del i-Scanner 238 mm × 203 mm × 230 mm (9.4 in × 8.0 in × 9.1 in)
Peso del i-Scanner 1.3 kg (Peso neto) (2.87 lb)
1.4 kg (Batería y módulo inalámbrico incluidos) (3.09 lb)
Dimensiones del i-Tracker 570 mm × 87 mm × 94 mm (22.4 in x 3.4 in x 3.7 in)
Peso del i-Tracker 2.2 kg (Peso neto) (4.85 lb)
2.6 kg (Batería y módulo inalámbrico incluidos) (5.73 lb)
Tamaño del estuche de protección 1000 mm × 425 mm × 280 mm (39.4 in × 16.7 in × 11.0 in)
Formato de salida .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk y etc.
Rango de temperatura operativa -10°C–40°C (14℉-104℉)
Humedad operativa (No condensación) 10-90% RH
Modo de operación inalámbrico i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, Seguimiento multi-rastreador inalámbrico, Inspección de bordes
Estándar inalámbrico 802.11a/n/ac
Modo de interfaz USB 3.0, Interfaz de red
Patentes CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S,CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B,CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2
(1) Acreditado ISO 17025: Basado en la norma VDI/VDE 2634 Parte 3 y la especificación JJF 1951, se evalúa el rendimiento del error de sonda (tamaño) (PS).
(2) Acreditado ISO 17025: Basado en la norma VDI/VDE 2634 Parte 3 y la especificación JJF 1951, se evalúa el rendimiento del error de espaciado esférico (SD).

¿Cuál es la mejor solución 3D para su negocio?

Impulselo con nuestros productos

Usos

Aeroespacial

El escáner de objetos KSCAN Magic 3d destaca en el control de calidad al inspeccionar con precisión los componentes en busca de defectos, dimensiones y acabado de la superficie.

Además, el escáner permite la captura rápida de geometrías complejas para la creación rápida de prototipos que contribuyen significativamente a mejorar la eficiencia, la calidad y la seguridad en las tareas de fabricación y mantenimiento aeroespaciales.

Automotor

Este escáner 3D portátil permite la captura precisa de componentes automotrices para la creación rápida de prototipos y respalda las tareas de control de calidad al detectar defectos y garantizar el cumplimiento de los estándares.

Además, ayuda en las operaciones de personalización, mantenimiento y ensamblaje, mejorando la productividad y la innovación en las tareas automotrices.

Energía e industria pesada

El KSCAN proporciona capacidades de escaneo avanzadas para turbinas eólicas, sistemas de energía hidráulica y maquinaria de construcción.

Permite un escaneo preciso y un modelado 3D detallado de componentes, lo que respalda tareas como la planificación del mantenimiento, la detección de defectos y la optimización del rendimiento.

Transporte ferroviario y marítimo

KSCAN Magic facilita el escaneo y modelado precisos de vías férreas, piezas de trenes, cascos de barcos, hélices y componentes de motores.

El escáner respalda la planificación del mantenimiento, la detección de defectos, el control de calidad y la verificación del ensamblaje, lo que contribuye a mejorar la productividad, la seguridad y la confiabilidad en las operaciones ferroviarias y marítimas.

Molde

Este escáner de objetos 3D agiliza las tareas de diseño, inspección y reparación de moldes con sus capacidades de escaneo de primer nivel.

Permite la captura rápida de detalles complejos para mejoras de diseño e inspecciones precisas, lo que reduce el retrabajo y el desperdicio.

Cuando se necesita mantenimiento o reparaciones, el escáner ayuda a visualizar defectos y planificar estrategias de reparación precisas, extendiendo la vida útil del molde y garantizando una funcionalidad perfecta.

No industrial

El escáner 3D portátil sirve a diversas industrias como la atención médica, la escultura, la educación, la investigación y el entretenimiento.

Ayuda en la planificación quirúrgica, la escultura digital, el estudio de artefactos y la creación de accesorios/modelos para películas y juegos.

Su versatilidad, precisión y facilidad de uso lo hacen esencial para fomentar la innovación y las aplicaciones prácticas en estos diversos sectores.
