AM-CELL C200 Optical Automated 3D Measurement System
AM-CELL C200 es el sistema de medición 3D automatizado óptico todo en uno diseñado para medir piezas de tamaño mediano, llevando las mediciones al siguiente nivel. Su diseño modular permite diseños flexibles y un montaje rápido. El sistema, que se puede utilizar sin guardabarros físico, está diseñado con un sistema de seguridad activa para evitar riesgos de seguridad. Es seguro trabajar directamente junto a los operadores, lo que resulta adecuado para mediciones en el taller, en salas de CMM y en entornos educativos. Ofrece una solución de medición automatizada para el control de calidad del ciclo de vida completo, brindando a las empresas la posibilidad de aumentar la automatización, mejorar la fabricación inteligente y actualizar el negocio.
Carácteristicas destacables
Eficiente y fácil de operar
Diseños flexibles
Sistema de seguridad activa
Amplias aplicaciones
DESCARGAR BROCHURE
Descarge aquí nuestro brochure para que tenga acceso a todos nuestros productos

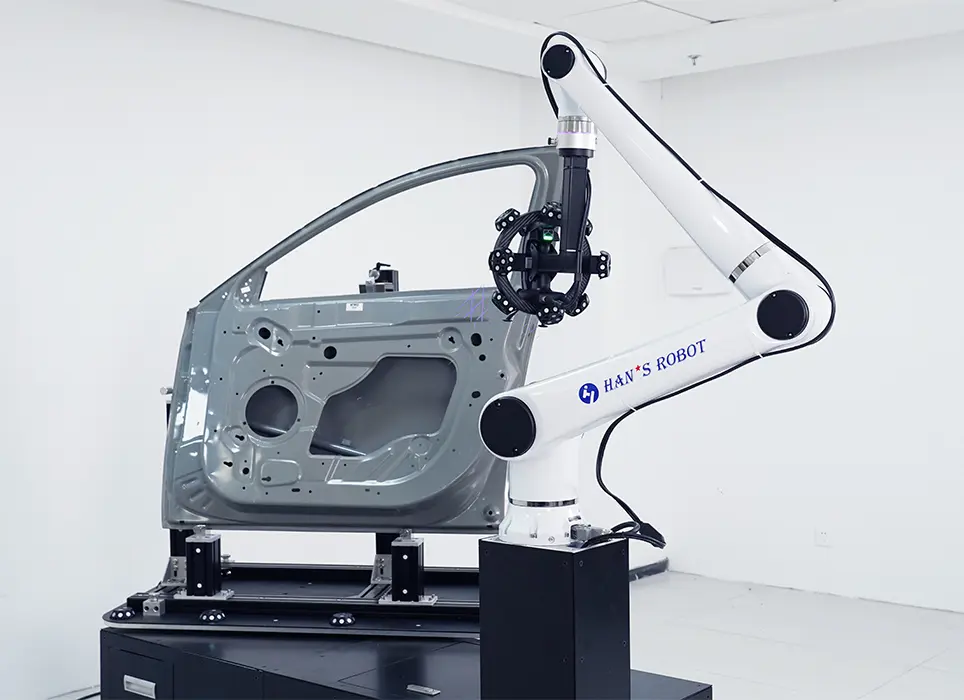

Producto estandarizado liviano
AM-CELL C200, que es un 70 % más ligero y un 60 % más pequeño que su predecesor, es una solución 3D estandarizada para medir piezas para el desarrollo e inspección de productos. Un solo operador puede integrar sus componentes para formar el sistema final fácilmente en 2 días.
Esta solución plug-and-play admite mediciones automatizadas sin mano de obra y enseñanza manual del robot para una planificación rápida de rutas, lo que reduce el umbral para operaciones profesionales.

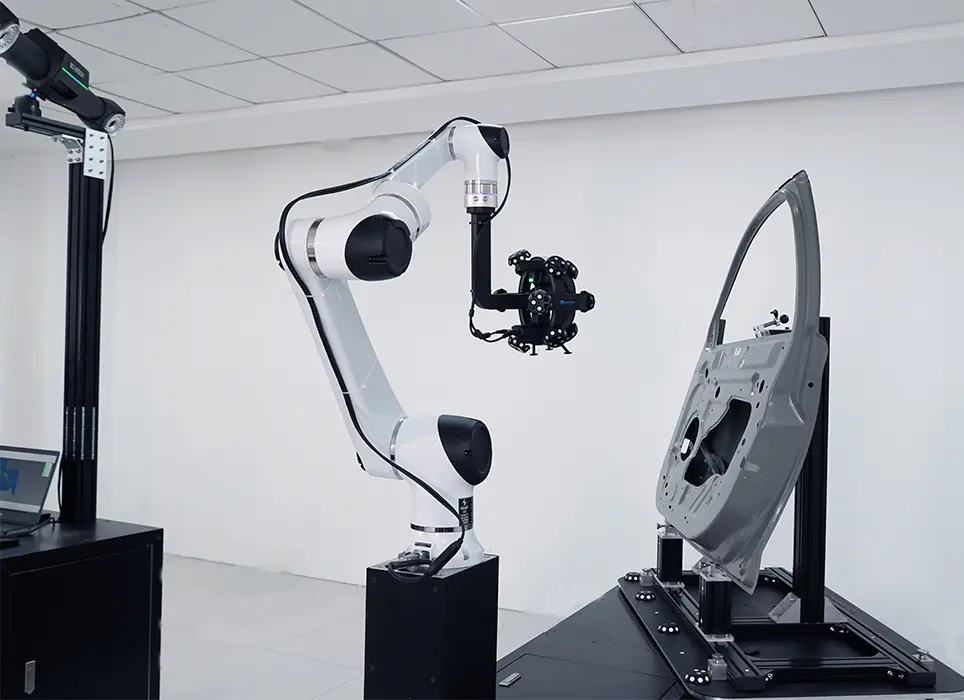

Diseño modular e implementación flexible
Gracias a su diseño funcional modular y su tamaño reducido, el C200 se puede implementar en diseños en forma de L, I, T y separados para adaptarse a diversas áreas de trabajo. Sus interfaces estándar se pueden conectar con diferentes dispositivos externos para permitir mediciones flexibles. Su cobot puede trabajar con múltiples posicionadores para que los operadores puedan cambiar la pieza en un posicionador mientras los demás están trabajando. Por lo tanto, los fabricantes pueden minimizar el tiempo de inactividad, aumentando significativamente la eficiencia de la medición.
Amplias aplicaciones ofrecen nuevas experiencias
Tamaño máximo del objeto: D=Ф1500mm
Carga útil del objeto: 200 KG (piezas de tamaño mediano)
Fuente de alimentación: electricidad principal
Planta de producción: La celda de medición permite la medición in situ en el piso de producción independientemente de las variaciones de iluminación y temperatura. Puede medir piezas con precisión en condiciones difíciles en el taller.
Sala CMM : el sistema puede funcionar de forma segura y constante sin requisitos especiales de configuración. El esgrimista físico es opcional según los requisitos de los usuarios.
Entornos educativos: con múltiples métodos de programación, los profesores e incluso los estudiantes sin mucha experiencia pueden aprender a operar el sistema de medición de forma segura en un corto período de tiempo. Muestra nuestro compromiso de crear un ecosistema de cultivo de talentos en el camino de la integración industria-universidad-investigación.
Tienda
Sala CMM
Entornos educativos
Control de calidad basado en información
C200 puede funcionar con diferentes sistemas MES y varios software de control de calidad automatizado utilizados en toda la producción industrial. Con solo presionar un botón, los usuarios pueden invocar plantillas, calcular datos, generar informes de inspección y analizar estadísticas para obtener información que pueda aumentar la eficiencia de la producción y garantizar un control de calidad preciso.
- Para I+D: C200 presenta una velocidad de medición 5 veces más rápida que la de la CMM tradicional, lo cual es esencial para acelerar la investigación y el desarrollo, reducir el tiempo de aceleración y acelerar el tiempo de comercialización de nuevos productos.
- Para fabricación: admite la inspección de una sola pieza, la inspección de varias piezas y el análisis de tendencias de la inspección por lotes. De esta forma, los usuarios pueden seguir la evolución de los lotes, pronosticar la tendencia de los productos defectuosos, reducir la tasa de rechazo y garantizar la estabilidad de la fabricación.
Especificaciones técnicas
AM-CELDA C200
Serie TrackScan-Sharp
AM-CELDA C200
| Tipo | AM-CELDA C200 | |
| Carga útil del objeto | 200 kg (440,9 libras) | |
| Tamaño máximo del objeto | D=Ф1500 mm, H=1500 mm (D=Ф59,1 pulg., H=59,1 pulg.) | |
| Poder total | 2,5 kilovatios | |
| Dimensión de la unidad robótica | 976 × 566 × 945 mm (38,4 × 22,3 × 37,2 pulgadas) | |
| Dimensión de la unidad posicionadora | 1300 × 800 × 570 mm (51,2 × 31,5 × 22,4 pulgadas) | |
| Dimensión de TrackStation | 820 × 820 × 2300 mm (máx. 3300 mm) (32,3 × 32,3 × 90,6 pulg., máx. 129,9 pulg.) |
|
| Sistema de control | Serie S7 de Siemens | |
| Robot | Han E10-L | |
| Configuración mínima de la computadora | Procesador Intel de 10.ª generación con 8 núcleos y 16 subprocesos/Tarjeta gráfica discreta Nvidia 4G/32G RAM/1T SSD | |
| Tensión de funcionamiento | 220 VAC (Energía Eléctrica Monofásica) (1) | |
| Es hora de instalar y probar | 2 Días (2) | |
Serie TrackScan-Sharp
| Tipo | TrackScan-Sharp 49 | |
| Modo de escaneo | Escaneo ultrarrápido | 21 cruces láser azules |
| Escaneo hiperfino | 7 líneas láser paralelas azules | |
| Escaneo de agujeros profundos | 1 línea láser azul | |
| Precisión (1) | Hasta 0,025 mm (0,0009 pulgadas) | |
| Tasa de medición hasta | 2.600.000 mediciones/s | |
| Área de escaneo hasta | 500 mm × 600 mm (19,7 pulg. × 23,6 pulg.) | |
| clase de láser | Clase II (seguro para los ojos) | |
| Resolución hasta | 0,020 mm (0,0008 pulgadas) | |
| Precisión volumétrica (con sistema de fotogrametría MSCAN) | 0,044 mm + 0,012 mm/m (>6 m) (0,0017 pulg. + 0,00014 pulg/pie) |
|
| Precisión de la posición del agujero | 0,050 mm (0,0020 pulgadas) | |
| Distancia de separación | 300 milímetros (11,8 pulgadas) | |
| Profundidad de campo | 400 milímetros (15,7 pulgadas) | |
