TrackProbe 3D Probing System

El sistema de sondeo TrackProbe 3D, que consta de un i-Probe de seguimiento y el último rastreador óptico i-Tracker, está diseñado para mediciones a nivel de metrología. Es muy preciso, portátil y fácil de usar, lo que garantiza mediciones de alta calidad para piezas en grandes volúmenes de medición, a largas distancias y en condiciones difíciles.

TrackProbe es un sistema que le permite realizar mediciones 3D con alta precisión y flexibilidad. Puede usarlo para diversas tareas en el taller, como ajuste de accesorios, marcado de puntos de referencia e inspección geométrica y dimensional de maquinaria de ingeniería. TrackProbe puede manejar piezas tanto pequeñas como grandes y no tiene restricciones en la situación de medición.

Carácteristicas destacables

Volumen de medición hasta 49 m³
Longitud 500 mm
Medición continua
Transferencia de datos inalámbrica y por cable
Movimiento fácil
Escaneo y sondeo

DESCARGAR BROCHURE

Descarge aquí nuestro brochure para que tenga acceso a todos nuestros productos

Medición extensa

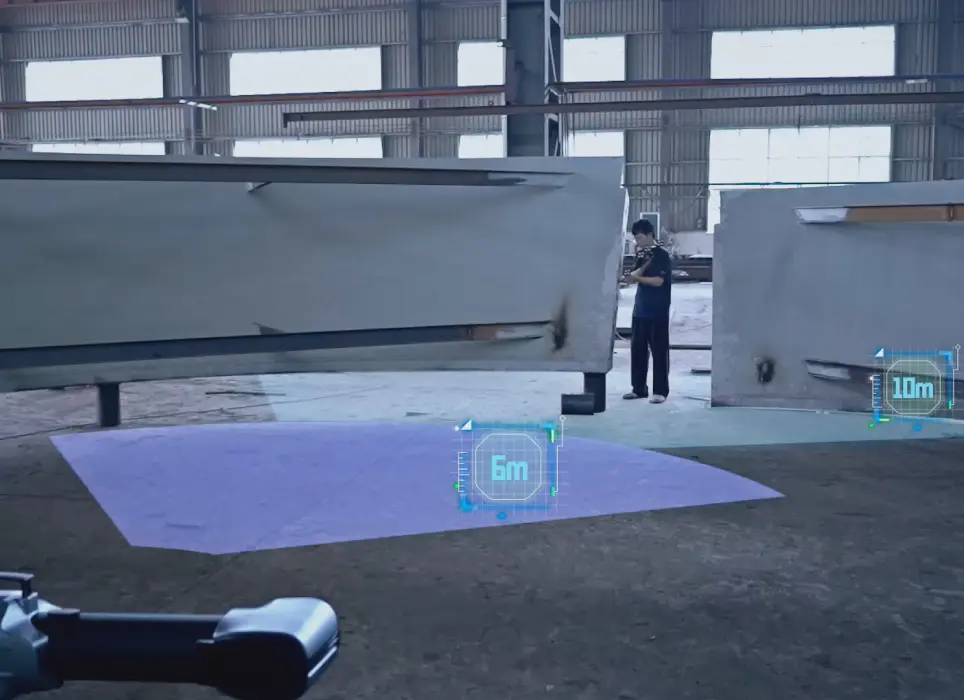

Cuando se combina con i-Tracker, que tiene un gran campo de visión, i-Probe puede medir piezas a una distancia de hasta 6 metros. La distancia de seguimiento se puede ampliar y alcanzar los 10 metros. Su medición de área amplia le permite medir piezas de gran tamaño con alta precisión y excelente rendimiento.




Resultados precisos de grado metrológico

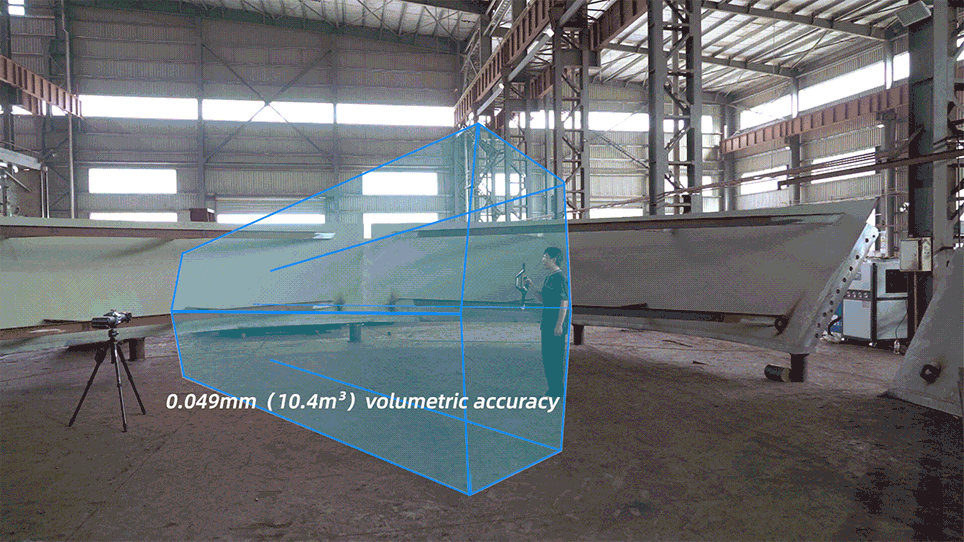

TrackProbe adopta un seguimiento óptico de alta precisión y algoritmos robustos para medir las formas y GD&T de diferentes piezas con alta precisión. La precisión del volumen es de 0,089 mm para 49,0 m³, 0,067 mm para 28,6 m³ y 0,049 mm para 10,4 m³.

Excelente para puntos ocultos profundos

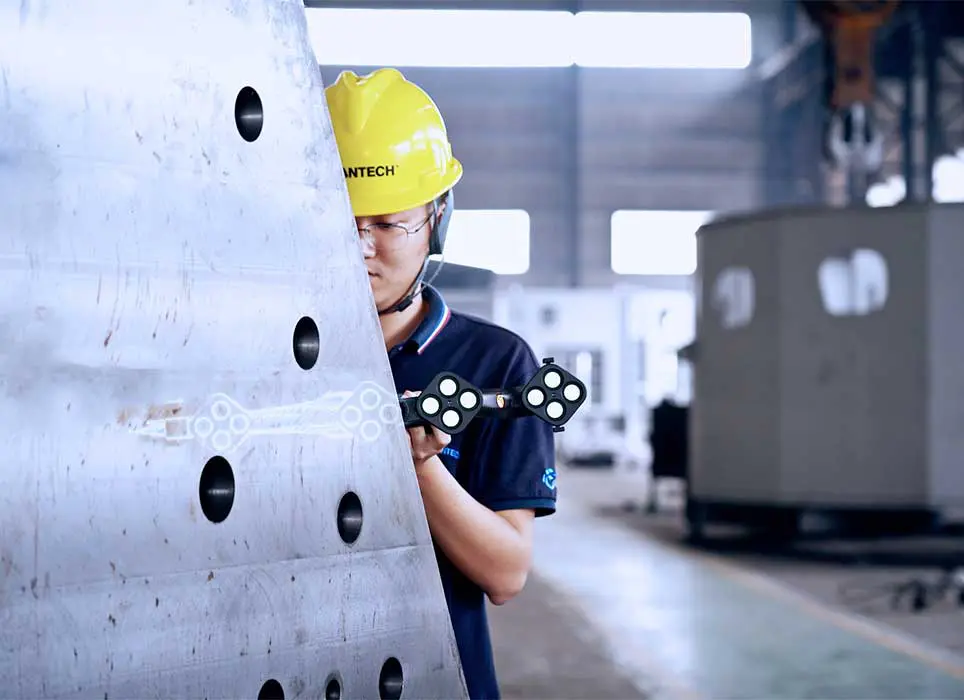

Gracias a su longitud de 500 mm (excluyendo el lápiz) y su sofisticado algoritmo, el i-Probe puede medir agujeros de referencia, puntos ocultos o áreas difíciles de alcanzar con facilidad y alta precisión incluso cuando algunos de sus objetivos están bloqueados. Esto lo hace flexible de medir y adaptable a diversas estructuras. Es especialmente adecuado para medir piezas de automóviles, estructuras complejas de componentes de aviación, tuberías, agujeros y piezas irregulares.

Medición ininterrumpida y movimiento sencillo

Se puede acceder a las ubicaciones de las sondas desde cualquier ángulo siempre que el i-Probe esté dentro del campo de visión de las cámaras de seguimiento óptico. El rastreador puede rastrear y asignar las poses de i-Probe a los sistemas de coordenadas en tiempo real para que pueda medir continuamente sin necesidad de reposicionarse.

Basado en software avanzado y algoritmos de posicionamiento, solo se necesitan unos pocos marcadores para que i-Tracker se mueva y continúe rastreando el i-Probe. Simplifica enormemente los procesos de movimiento y medición y es potente para obtener datos de piezas grandes a larga distancia.

Dos modos de transferencia de datos

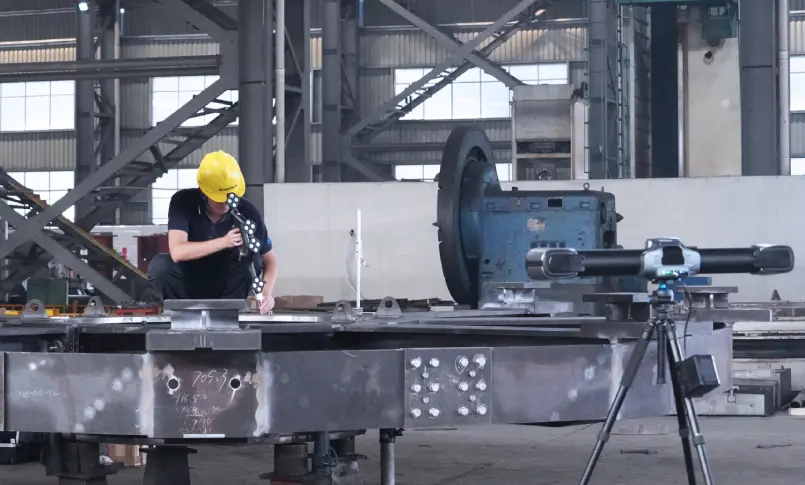

TrackProbe ofrece opciones de transferencia de datos tanto por cable como inalámbricas. El modo inalámbrico permite a los usuarios medir in situ sin restricciones mecánicas o de cables, mientras que el modo cableado garantiza seguridad y confiabilidad adicionales para la transferencia de datos en situaciones especiales.

Cambio perfecto entre escaneo y sondeo

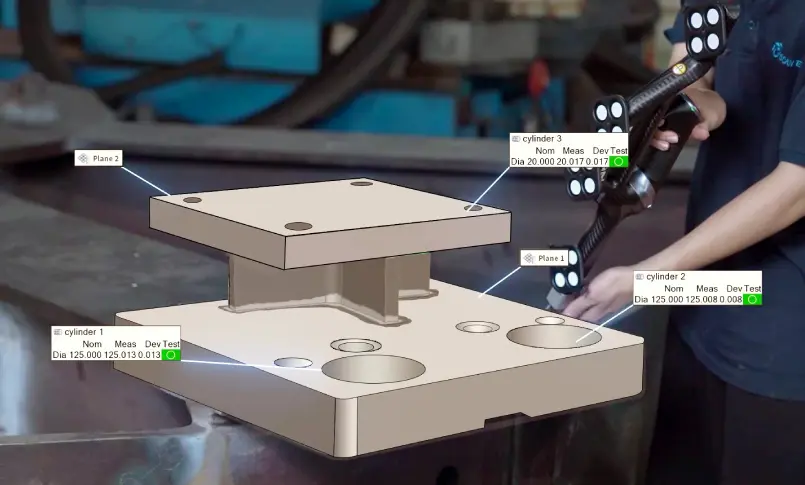

Nuestro software 3D de desarrollo propio, TViewer, puede unificar automáticamente los sistemas de coordenadas de los datos de escaneo y los datos de sondeo para que los usuarios puedan cambiar entre escaneo y sondeo con facilidad, lo que ofrece experiencias de medición más fluidas.

Amplias aplicaciones

Usos diversos

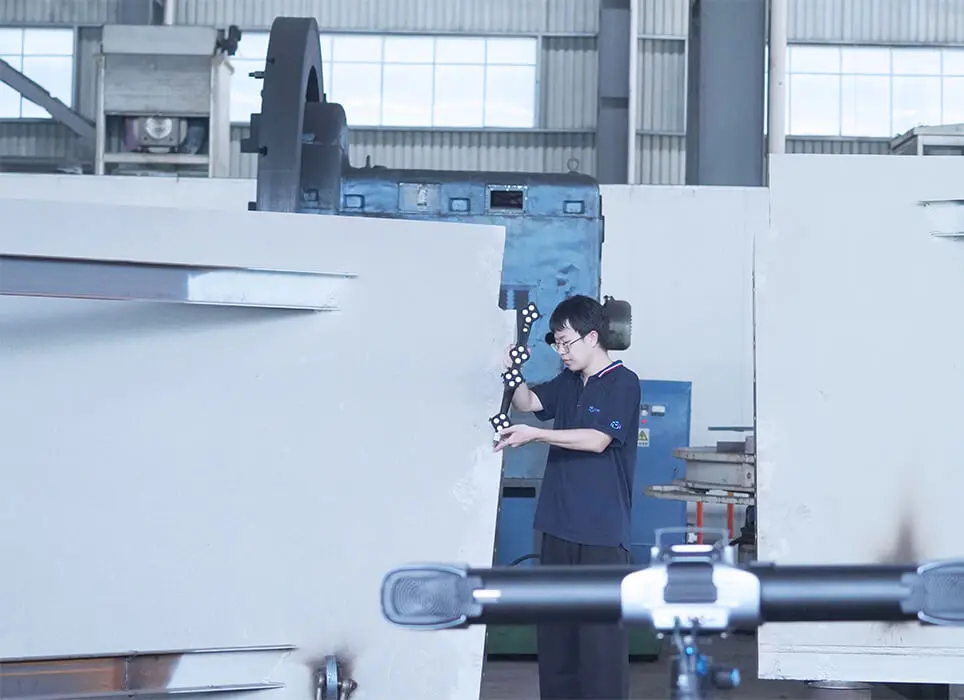

El i-Probe es liviano, portátil y confiable. Puede funcionar en varios entornos independientemente de las vibraciones, los cambios de temperatura, la humedad y la iluminación. Con referenciación dinámica, puede calcular y corregir desviaciones de posición para lograr mediciones de alta precisión en talleres o exteriores. Puede trabajar con superficies complejas, piezas de alta precisión o piezas de gran tamaño sin ningún problema.

Especificaciones técnicas

Tipo Seguimiento de sonda 49
Precisión volumétrica (1) 10,4 m³ (Distancia de seguimiento 3,5 m) 0,049 mm (0,0019 pulgadas)
28,6 m³ (Distancia de seguimiento 5,0 m) 0,067 mm (0,0026 pulgadas)
49,0 m³ (Distancia de seguimiento 6,0 m) 0,089 mm (0,0035 pulgadas)
Distancia de medición (por rastreador) Máximo 10 m (393,7 pulgadas)
Rango de tamaño de pieza

(recomendado)

0,1 m-12 m (3,9 pulg. × 472,4 pulg.)
Píxel de la cámara del i-Tracker 25 MP
Dimensiones del i-Probe 500 510*145*89 mm (20,1 × 5,7 × 3,5 pulgadas)
Peso de i-Probe 500 700 g (1,54 libras)
Rango de temperatura de funcionamiento 0–45 °C (32 ℉-113 ℉)
Rango de humedad de funcionamiento

(sin condensación)

10–90% humedad relativa
Conexión Alámbrico e inalámbrico
Número de objetivos dieciséis
Patentes ZL201520680513.1,

ZL202210065778.5,

ZL202221475584.4,

ZL202221766958.8,

ZL202320545878.8
