TrackScan-Sharp Optical 3D Measurement System

TrackScan-Sharp, que consta de un escáner 3D portátil i-Scanner y un i-Tracker óptico, es una nueva generación del sistema de medición óptica 3D de Scantech para medir piezas a gran escala. Lleva la medición óptica a un nivel completamente nuevo al ofrecer una distancia de seguimiento de hasta 6 metros, un rango volumétrico de 49 m 3 y una precisión volumétrica de hasta 0,049 mm (10,4 m 3 ).

Diseñado con el procesador integrado de i-Tracker para Edge Computing, cámaras industriales de 25 megapíxeles y tecnologías de vanguardia, el TrackScan-Sharp es ideal para medir piezas de gran tamaño o varias piezas al mismo tiempo sin la molestia de mover los rastreadores. frecuentemente.

Admite la transferencia de datos por cable e inalámbrica para atender a diferentes usos industriales, lo que facilita aún más el escaneo. También puede funcionar con un módulo de luz auxiliar para inspeccionar agujeros y ranuras. TrackScan-Sharp es óptimo para realizar mediciones eficientes y estables para mejorar el desarrollo de productos, el control de calidad y más.

Carácteristicas destacables

Seguimiento de grandes volúmenes
Escaneo 3D sin objetivos
Computación de borde
Detección de bordes

DESCARGAR BROCHURE

Descarge aquí nuestro brochure para que tenga acceso a todos nuestros productos

Detección de bordes​
Cuenta con detección de bordes sin sombras y con medición del valor de grises de alta precisión. Los usuarios pueden inspeccionar con precisión los elementos cerrados, especialmente los agujeros roscados. Se garantizan buenas mediciones al entregar resultados de medición precisos y repetibles, como posiciones y diámetros.
Fuerte adaptabilidad​
Su algoritmo de adquisición de datos altamente adaptable garantiza que el equipo pueda obtener fácilmente datos 3D de objetos con diferentes superficies y materiales, como superficies reflectantes, oscuras y coloridas.
i-sonda​
Se puede combinar con un i-Probe (opcional con diferentes longitudes) para sondear áreas inaccesibles, como agujeros y puntos ocultos. Esta sonda de medición por contacto puede ofrecer una repetibilidad de un solo punto de hasta 0,025 mm.
Pista M
Su i-Tracker se puede combinar con simuladores de herramientas y software de planificación de rutas para formar M-Track, un sistema robótico inteligente de guía y planificación de rutas. El sistema comprende módulos de percepción, planificación y ejecución, que se adaptan a diferentes aplicaciones como rectificado, recubrimiento, soldadura y más.
Diapositiva anterior
Diapositiva siguiente

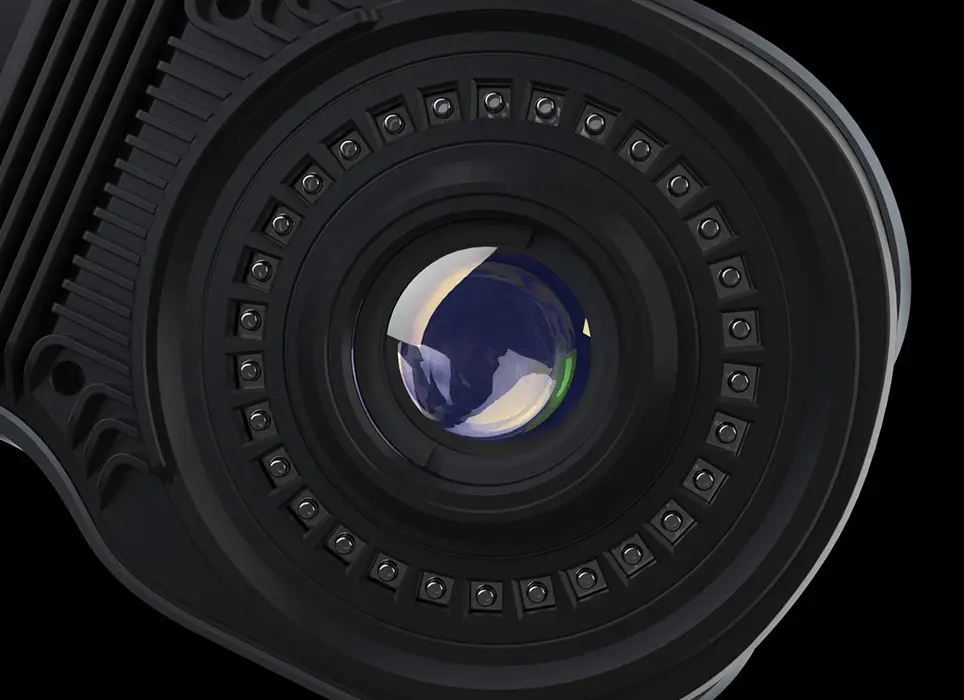

Píxeles ultraaltos para detalles intrincados

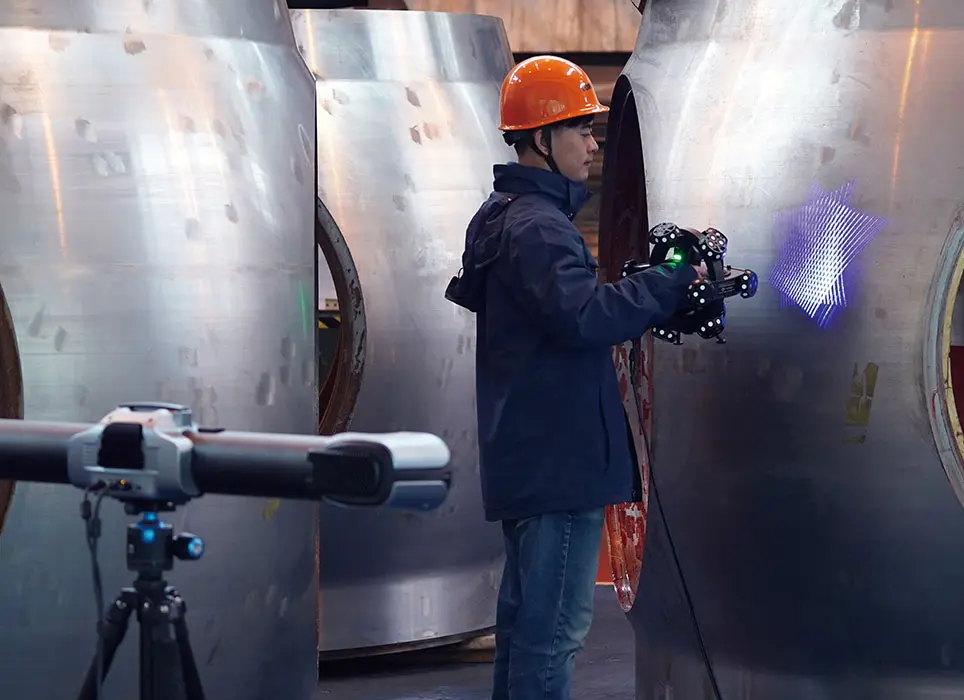

El sistema de escaneo 3D de seguimiento TrackScan-Sharp está equipado con una cámara industrial completamente nueva. La cámara cuenta con 25 megapíxeles, cinco veces más que la generación anterior. Gracias a su algoritmo LED dinámico adaptativo, profundidad de campo de larga distancia y fuerte capacidad antiinterferencias, el sistema puede adquirir automáticamente imágenes claras en un rango de hasta 6 metros.



Medición de gran volumen

El área de disparo es de hasta 9,4 m × 6,9 m, un 200 % mejorado; La profundidad de campo alcanza los 6,5 m, 100% aumentada.

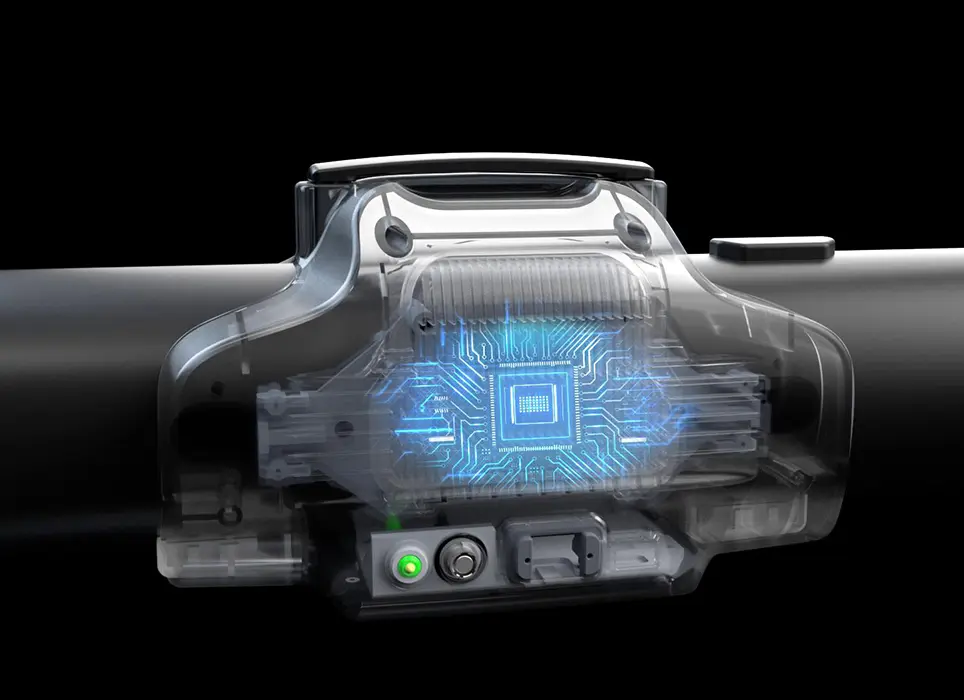

Computación perimetral y rendimiento impresionante

El i-Tracker de nuevo diseño tiene un procesador integrado para un procesamiento eficiente de imágenes y cálculo de datos, que puede entregar coordenadas en tiempo real. Este innovador Edge Computing ahorra la potencia informática de la computadora para que sea más capaz de procesar los datos escaneados. Optimiza los datos y los hace más confiables y estables, impresionando a los usuarios con un rendimiento sobresaliente.

Precisión notable

Con hardware y software potentes, TrackScan-Sharp ofrece resultados de medición de alta precisión y nivel metrológico. Este sistema de seguimiento óptico 3D garantiza que los resultados de las mediciones cumplan con las altas demandas metrológicas. Gracias a su gran volumen de seguimiento, que aumentó alrededor de un 200 %, los usuarios pueden medir piezas enormes sin comprometer la precisión.

Escaneo 3D rápido y nueva transmisión de datos

Gracias a su tecnología de seguimiento óptico, TrackScan-Sharp puede medir piezas con precisión sin tener que fijar objetivos de referencia. Su gran volumen de seguimiento permite a los usuarios medir varias piezas al mismo tiempo, mejorando así significativamente la eficiencia de las operaciones.

El sistema de escaneo 3D puede transferir datos con y sin cables. Con el modo cableado, el sistema puede enviar datos a larga distancia de acuerdo con los estándares de medición industriales. Aplicaciones de soporte de modo inalámbrico opcional, en diferentes condiciones de trabajo, lo cual es conveniente debido a sus operaciones plug-and-play. Puede configurarse rápidamente y operarse de manera flexible para adaptarse a diversas condiciones ambientales, lo que garantiza mediciones eficientes.

Diseño innovador

Hecho de fibra de carbono de grado aeroespacial en forma de esfera, el i-Scanner es para uso intensivo. Su mango ergonómico puede garantizar el uso prolongado del escáner 3D sin causar mucha fatiga, lo que garantiza una medición libre.

El i-Tracker dispone de una banda luminosa intuitiva que muestra el estado de funcionamiento en tiempo real. Su diseño de rejilla hueca ayuda a que las cámaras permanezcan a una temperatura estable durante todo el proceso de escaneo.

Amplias aplicaciones

Especificaciones técnicas

Tipo TrackScan-Sharp 49
Modo de escaneo Escaneo ultrarrápido 21 cruces láser azules
Escaneo hiperfino 7 líneas láser paralelas azules
Escaneo de agujeros profundos 1 línea láser azul
Precisión (1) Hasta 0,025 mm (0,0009 pulgadas)
Tasa de medición hasta 2.600.000 mediciones/s
Área de escaneo hasta 500 mm × 600 mm (19,7 pulg. × 23,6 pulg.)
clase de láser Clase II (seguro para los ojos)
Resolución hasta 0,020 mm (0,0008 pulgadas)
Precisión volumétrica (2 ) 10,4 m³ (Distancia de seguimiento 3,5 m) 0,049 mm (0,0019 pulgadas)
28,6 m³ (Distancia de seguimiento 5,0 m) 0,067 mm (0,0026 pulgadas)
49,0 m³ (Distancia de seguimiento 6,0 m) 0,089 mm (0,0035 pulgadas)
Distancia de seguimiento por i-Tracker 6000 milímetros (236,2 pulgadas)
Precisión volumétrica (con sistema de fotogrametría MSCAN) 0,044 mm + 0,012 mm/m (>6 m)
(0,0017 pulg. + 0,00014 pulg/pie)
Precisión de la posición del agujero 0,050 mm (0,0020 pulgadas)
Píxeles de la cámara de i-Tracker 25 MP
Distancia de separación 300 milímetros (11,8 pulgadas)
Profundidad de campo 400 milímetros (15,7 pulgadas)
Rango de tamaño de pieza (recomendado) 0,1 m-12 m (3,9 pulg.-472,4 pulg.)
Rango de temperatura de funcionamiento 0-45 °C (32℉-113℉)
Rango de humedad de funcionamiento (sin condensación) 10-90 % de humedad relativa
Modo de interfaz USB 3.0, interfaz de red
Certificación CE, RoHS, RAEE
Patentes CN106500627B, CN106500628B, CN206132003U, CN204854633U, CN204944431U, CN204902788U, CN204963812U, CN204902785U, CN106403845B, US10309770B2, CN204 854633U, CN105068384B, CN105049664B, CN106403845B, CN111694665A, CN214375417U, CN214379242U, CN214379241U, CN214149174U, CN109000582B, CN11280200 2B, CN210567185U, CN211121096U,CN114001671B, CN114001696B, CN114554025B, CN114205483B, CN113514008A, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, CN218411072U, CN115325959B, CN218103238U, CN21 8103220U, CN113670202A, CN113766083A, CN114189594A, CN114627249B, CN115493514A, CN115493512A, CN115451862A, US11493326B2, CN115695763B, CN1156903 33A, CN307756797S, CN218584004U

(1) Acreditación ISO 17025: basado en la norma VDI/VDE 2634 Parte 3 y la especificación JJF 1951, se evalúa el rendimiento del error de sondeo (tamaño) (PS).
(2) Acreditación ISO 17025: basado en la norma VDI/VDE 2634 Parte 3 y la especificación JJF 1951, se evalúa el rendimiento del error de espaciado de esferas (SD).
