AutoScan-K 3D System
La serie AutoScan-K, un sistema de inspección 3D automático, puede realizar inspecciones sin contacto y no destructivas utilizando tecnología de visión artificial. Al tiempo que garantiza una precisión extraalta, puede realizar de manera eficaz escaneo e inspección de lotes en línea. Con un funcionamiento constante las 24 horas, el sistema AutoScan-K 3D ayuda a las empresas a reducir los costos de fabricación, acelerar el tiempo de comercialización del producto y aumentar el retorno de la inversión.
Equipado con múltiples modos de trabajo, el sistema AutoScan-K 3D puede adaptarse a la medición en diversos escenarios industriales. Mientras tanto, basándose en algoritmos de visión artificial de última generación, puede controlar con precisión los movimientos del robot, logrando así una inspección de lotes eficiente y automática.
DESCARGAR BROCHURE
Descarge aquí nuestro brochure para que tenga acceso a todos nuestros productos

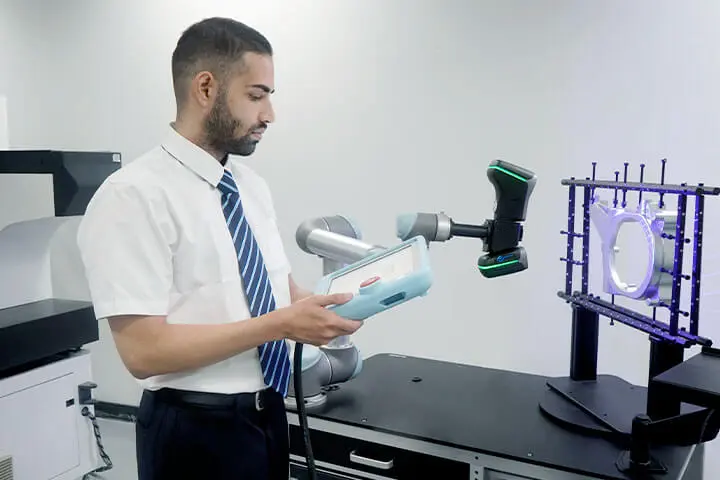

Inspección automática de todo el proceso
Sin participación humana, AutoScan-K es un escáner 3D automatizado que puede realizar automáticamente escaneos e inspecciones 3D por lotes para comparar datos y generar informes de inspección, después de configurar las rutas de escaneo y el proceso de medición para diferentes productos.
Operación personalizada
Se ofrecen múltiples modos de medición dependiendo de las características de las diferentes piezas de trabajo. Para cumplir con diferentes requisitos de inspección, las piezas de trabajo se pueden sujetar desde múltiples ángulos para establecer rutas de inspección.
END seguros y confiables
Basado en la tecnología de medición óptica automatizada, el sistema 3D automatizado AutoScan-K realmente logra pruebas inteligentes sin contacto y no destructivas, que son seguras, confiables y aplicables en diferentes entornos de taller. Sus mesas giratorias industriales inteligentes hacen posible una inspección eficiente y sin ángulos muertos.
Medición precisa y efectiva
AutoScan-K puede inspeccionar piezas de diferentes tamaños, pesos y piezas fabricadas con diferentes materiales. Puede generar hasta 45 líneas láser para escaneo de datos de alta densidad, con una velocidad de hasta 1.650.000 por segundo. Permite una inspección 3D precisa en entornos industriales hostiles con una resolución de hasta 0,010 mm y una precisión de volumen de hasta 0,030 mm/m.
Desarrollo Secundario
El desarrollo secundario permite a los operadores controlar el sistema llamando a la interfaz SDK.
Especificaciones técnicas
| Tipo | AutoScan-KM II | AutoScan-KM | |
| Modo de escaneo | Escaneo ultrarrápido | 17 cruces láser azules | 11 cruces láser azules |
| Escaneo hiperfino | 7 líneas láser paralelas azules | ||
| Escaneo de áreas grandes | 11 líneas láser infrarrojas paralelas | ||
| Escaneo de agujeros profundos | 1 línea láser azul adicional | ||
| Precisión (1) | Hasta 0,020 mm (0,0008 pulgadas) | ||
| Velocidad de escaneo hasta | 4.150.000 mediciones/s | 2.700.000 mediciones/s | |
| Área de escaneo hasta | 1440 mm × 860 mm (57,0 pulg. × 33,9 pulg.) |
||
| clase de láser | CLASE Ⅱ (seguro para los ojos) | ||
| Resolución hasta | 0,010 mm (0,0004 pulgadas) | ||
| Sistema de fotogrametría | Área de escaneo | 3760 mm × 3150 mm (148,0 pulg. × 124,0 pulg.) |
|
| Profundidad de campo | 2500 milímetros (98,4 pulgadas) | ||
| Precisión volumétrica (2) | Trabajar solo | 0,015 mm + 0,030 mm/m (0,0006 pulgadas + 0,00036 pulgadas/pie) |
|
| Trabajar con barra de referencia de 1 m. | 0,015 mm + 0,020 mm/m (0,0006 pulgadas + 0,00024 pulgadas/pie) |
||
| Trabajar con MSCAN-L15 | 0,015 mm + 0,012 mm/m (0,0006 pulgadas + 0,00014 pulgadas/pies) |
||
| Distancia de separación | 300 milímetros (11,8 pulgadas) | ||
| Profundidad de campo | 925 milímetros (36,4 pulgadas) | ||
| Formatos de salida | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc. | ||
| Rango de temperatura de funcionamiento | -10 ℃ -40 ℃ (14 ℉ -104 ℉) | ||
| Modo de interfaz | USB 3.0 | ||
| Patentes | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204 963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN10720255 4B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2 | ||
Usos
Aeroespacial
Acelere sus flujos de trabajo de diseño y MRO con escáneres 3D profesionales e industriales
Automotor
Desde el diseño conceptual hasta la fabricación, navegue por sus tareas con especificaciones más estrictas
Energía e industria pesada
Escaneo 3D de vanguardia para turbinas eólicas, sistemas de energía hidráulica y maquinaria de construcción
Transporte ferroviario y marítimo
Mida con precisión trenes, metros, barcos y yates para inspección y mantenimiento.
Molde
Mejore el diseño, la inspección y la reparación de sus moldes con escáneres 3D superiores y fáciles de usar
No industrial
Listo para integrarse en los procedimientos actuales de industrias que van desde la atención sanitaria, la escultura, la educación y la investigación hasta el entretenimiento.
