KSCAN-Magic Handheld 3D Scanner

Presentamos la serie de escáneres 3D KSCAN-Magic Upgrade: una fusión innovadora de escaneo 3D compuesto de vanguardia que integra láser infrarrojo y azul. Este exclusivo escáner de objetos 3D garantiza versatilidad y aplicabilidad en una amplia gama de industrias. Diseñado para brindar precisión y versatilidad, nuestro completo escáner 3D portátil cuenta con cinco modos distintos de operación: escaneo de áreas grandes con láseres infrarrojos paralelos, escaneo ultrarrápido con cruces láser azules, escaneo hiperfino con láseres paralelos azules, escaneo de agujeros profundos con un solo láser azul y un sistema de fotogrametría de área grande incorporado.

El escáner de objetos 3D KSCAN-Magic presenta velocidades de escaneo rápidas, alta precisión y la capacidad de capturar detalles finos en áreas grandes con un campo de visión profundo. Destaca en la medición de superficies oscuras y reflectantes, adecuado para piezas industriales como turbinas eólicas, carrocerías de automóviles y equipos hidroeléctricos.

Carácteristicas destacables

Cinco modos de funcionamiento
Fotogrametría de área grande incorporada
Escaneo 3D multiespectro
Velocidad de escaneo de hasta 4.150.000 mediciones/s
Precisión de hasta 0,020 mm
Profundidad de campo de 925 mm

DESCARGAR BROCHURE

Descarge aquí nuestro brochure para que tenga acceso a todos nuestros productos

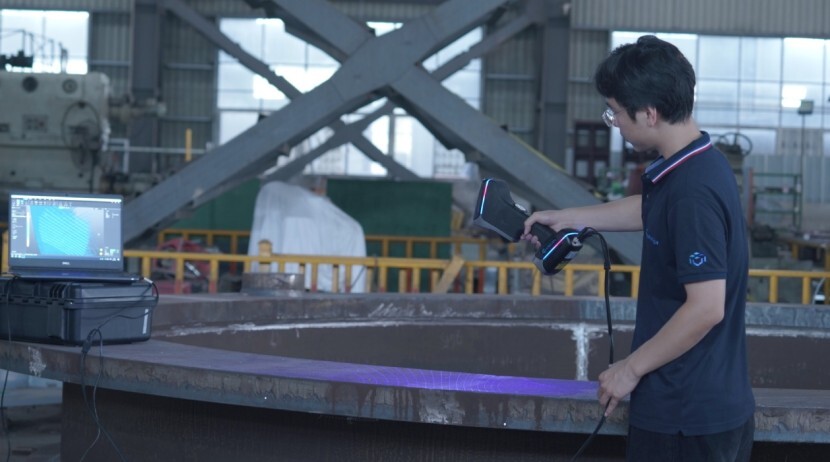

Escaneo de áreas grandes
KSCAN-Magic adopta de manera innovadora un escaneo de área grande impulsado por 11 líneas láser infrarrojas paralelas. Su área de escaneo máxima alcanza 1440 mm × 860 mm, logrando una medición de amplio rango con facilidad.
Escaneo ultrarrápido
Puede escanear en 3D con 17 cruces láser azules y capturar hasta 4.150.000 mediciones por segundo, lo que mejora enormemente la eficiencia del trabajo.
Fotogrametría de área grande incorporada
El sistema de fotogrametría infrarroja incorporado, con un área de disparo de 3760 mm * 3150 mm, puede reducir eficientemente los errores acumulados causados ​​por mediciones de gran tamaño, garantizando la precisión volumétrica. Es especialmente adecuado para escanear objetos de gran tamaño y medir de manera eficiente sin comprometer la precisión.
Escaneo hiperfino
Con 7 líneas láser azules paralelas, el escáner 3D KSCAN-Magic Upgrade Series puede obtener con precisión datos completos de objetos complejos, capturando fácilmente cada detalle con una resolución máxima de 0,010 mm.
Escaneo de agujeros profundos
Este modo puede capturar con precisión datos 3D de agujeros profundos y áreas de difícil acceso.
Diapositiva anterior
Diapositiva siguiente

Medición NDT de grado metrológico

El escáner 3D portátil KSCAN cuenta con una precisión de escaneo excepcional de hasta 0,020 mm. Cuando se combina con el sistema de fotogrametría MSCAN-L15 , destaca aún más al lograr una precisión volumétrica de 0,015 mm + 0,012 mm/m. Esta tecnología es fundamental para impulsar ensayos no destructivos (END) de ultra alta precisión destinados a una amplia gama de industrias.

Usos flexibles

KSCAN-Magic es liviano y portátil y puede realizar mediciones 3D en cualquier lugar y en cualquier momento, independientemente de las vibraciones, la temperatura y la humedad. Además, KSCAN-Magic es capaz de escanear en 3D varias superficies para capturar datos 3D precisos y funciona bien incluso en el escaneo 3D de superficies reflectantes y negras.

Funciones masivas

Usos flexibles

KSCAN Magic ofrece un módulo electivo para evaluación inteligente de bordes. Al utilizar la medición de valores en escala de grises de alta precisión, los usuarios tienen la capacidad de ejecutar inspecciones meticulosas de características cerradas, como orificios, ranuras y rectángulos de piezas estampadas y piezas mecanizadas en el sitio, y obtener resultados de medición repetibles de manera consistente.

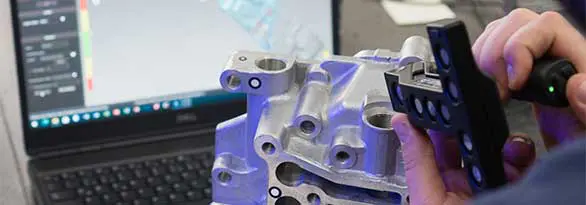

Sondeo de contacto

La capacidad de emparejarse con una CMM K-Probe portátil ofrece una solución inteligente para sondear áreas inaccesibles y piezas meticulosamente detalladas. Esta solución 3D diseñada proporciona resultados precisos y completos.

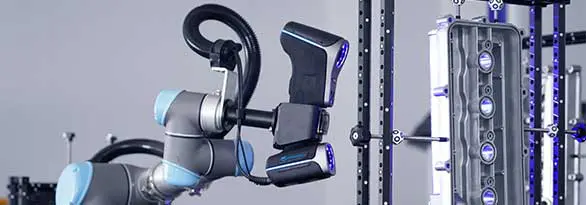

Sistema 3D automatizado

Se puede combinar con el sistema de inspección 3D automatizado de Scantech , lo que permite una implementación sin esfuerzo y un control inteligente para realizar inspecciones de lotes automatizadas.

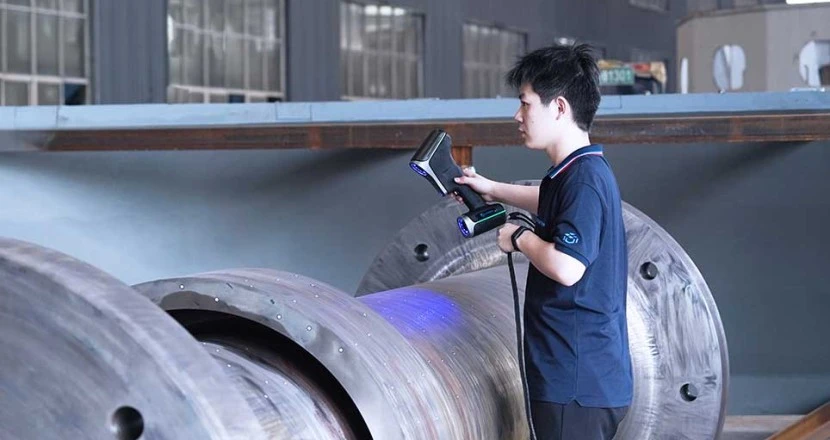

Medición de tuberías

Gracias a los diversos modos de funcionamiento de KSCAN-Magic, es capaz de escanear en 3D tuberías de diferentes tamaños y materiales. Cuando se combina con un software opcional, puede realizar ingeniería inversa e inspección de tuberías.

Especificaciones técnicas

Tipo KSCAN-Magia KSCAN-MagiaⅡ
Modo de escaneo Escaneo ultrarrápido 11 cruces láser azules 17 cruces láser azules
Escaneo hiperfino 7 líneas láser paralelas azules
Escaneo de áreas grandes 11 líneas láser infrarrojas paralelas
Escaneo de agujeros profundos 1 línea láser azul adicional
Precisión (1) Hasta 0,020 mm (0,0008 pulgadas)
Velocidad de escaneo hasta 2.700.000 mediciones/s 4.150.000 mediciones/s
Área de escaneo hasta 1440 mm × 860 mm (57,0 pulg. × 33,9 pulg.)
clase de láser CLASE Ⅱ (seguro para los ojos)
Resolución hasta 0,010 mm (0,0004 pulgadas)
Sistema de fotogrametría Área de escaneo 3760 mm × 3150 mm (148,0 pulg. × 124,0 pulg.)
Profundidad de campo 2500 milímetros (98,4 pulgadas)
Precisión del volumen (2) Trabajar solo 0,015 mm + 0,030 mm/m (0,0006 pulgadas + 0,00036 pulgadas/pie)
Trabajar con barra de referencia de 1m. 0,015 mm + 0,020 mm/m (0,0006 pulgadas + 0,00024 pulgadas/pie)
Trabajar con MSCAN-L15 0,015 mm + 0,012 mm/m (0,0006 pulgadas + 0,00014 pulgadas/pies)
Distancia de separación 300 milímetros (11,8 pulgadas)
Profundidad de campo 925 milímetros (36,4 pulgadas)
Formatos de salida .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
Rango de temperatura de funcionamiento -10 ℃ -40 ℃ (14 ℉ -104 ℉)
Modo de interfaz USB 3.0
Patentes CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204 963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN10720255 4B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2


(1) Acreditación ISO 17025: basado en la norma VDI/VDE 2634 Parte 3 y la especificación JJF 1951, se evalúa el rendimiento del error de sondeo (tamaño) (PS).

(2) Acreditación ISO 17025: basado en el estándar VDI/VDE 2634 Parte 3 y la especificación JJF 1951, se evalúa el rendimiento del error de espaciado de esferas (SD).

¿Cuál es la mejor solución 3D para su negocio?

Impulselo con nuestros productos

Usos

Aeroespacial

El escáner de objetos KSCAN Magic 3d destaca en el control de calidad al inspeccionar con precisión los componentes en busca de defectos, dimensiones y acabado de la superficie.

Además, el escáner permite la captura rápida de geometrías complejas para la creación rápida de prototipos que contribuyen significativamente a mejorar la eficiencia, la calidad y la seguridad en las tareas de fabricación y mantenimiento aeroespaciales.

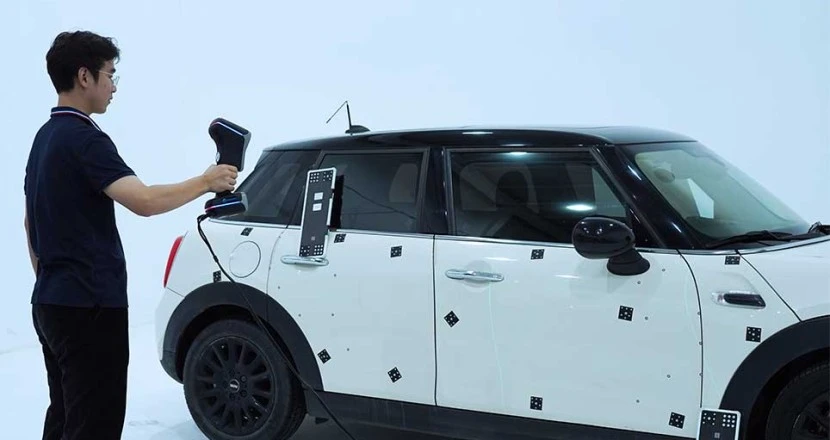

Automotor

Este escáner 3D portátil permite la captura precisa de componentes automotrices para la creación rápida de prototipos y respalda las tareas de control de calidad al detectar defectos y garantizar el cumplimiento de los estándares.

Además, ayuda en las operaciones de personalización, mantenimiento y ensamblaje, mejorando la productividad y la innovación en las tareas automotrices.

Energía e industria pesada

El KSCAN proporciona capacidades de escaneo avanzadas para turbinas eólicas, sistemas de energía hidráulica y maquinaria de construcción.

Permite un escaneo preciso y un modelado 3D detallado de componentes, lo que respalda tareas como la planificación del mantenimiento, la detección de defectos y la optimización del rendimiento.

Transporte ferroviario y marítimo

KSCAN Magic facilita el escaneo y modelado precisos de vías férreas, piezas de trenes, cascos de barcos, hélices y componentes de motores.

El escáner respalda la planificación del mantenimiento, la detección de defectos, el control de calidad y la verificación del ensamblaje, lo que contribuye a mejorar la productividad, la seguridad y la confiabilidad en las operaciones ferroviarias y marítimas.

Molde

Este escáner de objetos 3D agiliza las tareas de diseño, inspección y reparación de moldes con sus capacidades de escaneo de primer nivel.

Permite la captura rápida de detalles complejos para mejoras de diseño e inspecciones precisas, lo que reduce el retrabajo y el desperdicio.

Cuando se necesita mantenimiento o reparaciones, el escáner ayuda a visualizar defectos y planificar estrategias de reparación precisas, extendiendo la vida útil del molde y garantizando una funcionalidad perfecta.

No industrial

El escáner 3D portátil sirve a diversas industrias como la atención médica, la escultura, la educación, la investigación y el entretenimiento.

Ayuda en la planificación quirúrgica, la escultura digital, el estudio de artefactos y la creación de accesorios/modelos para películas y juegos.

Su versatilidad, precisión y facilidad de uso lo hacen esencial para fomentar la innovación y las aplicaciones prácticas en estos diversos sectores.
